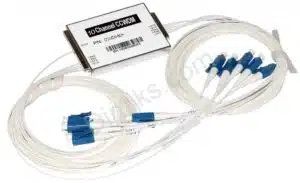

1 x 10CH CCWDM MUX/DEMUX (1270 … 1450 +UPG port)

Name: 1 x 10CH CCWDM MUX/DEMUX (1270 ... 1450 +UPG port)
SKU: 8211
Availability: InStock

4,799грн.

CCWDM-8CH (compact CWDM) MUX/DEMUX мультплексор, mini AL корпус, 900um, 1m, LC, з портом розширення. [1270nm~1450nm or Customized]

Add to compare

Додати до списку бажань

Артикул: 8211 Категорія: MUX/DEMUX

Опис

CCWDM – це технологія мультиплексування з поділом по довжині хвилі, заснована на TFF (тонкоплівковий фільтр). Він працює так само, як модуль CWDM. Різниця в тому, що CCWDM використовує технологію вільного простору. У порівнянні з модулем CWDM розмір пакета значно зменшений, а втрати при вставці нижче, і узгодженість – краща. Він може замінити продукти CWDM і ймовірно замінить.

Особливості

Малі вносимі втрати. Нижчі вносимі втрати роблять модуль CCWDM кращим.
Висока ізоляція. Більш високе значення ізоляції забезпечує достатню ізоляцію сигналу під час передачі декількох сигналів в модулі CCWDM, ефективно запобігаючи перехресним перешкодам між сигналами і зменшує спотворення сигналу, що передається.
Зрілий виробничий процес. Модуль CCWDM має розвинену технологію виробництва, стабільну і надійну роботу, підтримує роботу в суворих умовах – 25 ~ +70 ℃ і забезпечує стабільну передачу сигналів.

Технологія вільного простору. (Free Space Technology)
Модуль CCWDM використовує технологію вільного простору і використовує незалежний герметичний простір для передачі оптичних сигналів. Він працює так само, як CWDM. Він вводить (виводить) оптичні сигнали від COM, а потім виводить (вводить) оптичні сигнали через TFF (тонкоплівковий фільтр) через інші порти.

Звичайний CWDM	CCWDM Технологія вільного простору

Компактна конструкція.
Модуль CCWDM o використовує щабель підключення паралельного оптичного шляху, яка відрізняється від ступені з’єднання оптичного волокна CWDM, що економить значний простір. Розмір пакета модуля CCWDM становить близько 1/4 від CWDM.

Застосування.
Модуль CCWDM має низькі вносимі втрати, високу ізоляцію каналів, високу стабільність і надійність в навколишньому середовищі. Він використовує технологію вільного простору і компактний дизайн. Згодом, він замінить продукти CWDM.

УВАГА!
Наявність порту розширення UPG port – дозволяє легко об’єднувати мультиплексори в ланцюжки.
наприклад: 8 (1310 ~ 1450) + UPG port і 8 (1470 ~ 1610) + UPG port = повноцінний MUX 16CH.

Items	Unit	CCWDM Module
Channels	CH	1*2ch (1270/1290, … 1590/1610) + UPG port	1*4ch (1270~1330) + UPG port	1*4ch (1470~1530) + UPG port	1*8ch (1470~1610) + UPG port	1*10ch (1270~1450) + UPG port	1*16ch (1310~1610) + UPG port	1*18ch (1270~1610) NO UPG port
Operating wavelength	nm	1270~1610
Transmission band	nm	±6.5, ±7.0, ±7.5
Transmission band insertion loss	dB	≤1.0	≤1.2	≤14	≤1.4	≤1.5	≤2.0	≤2.5
Transmission Adjacent Isolation	dB	≥30
Transmission Non-adjacent isolation	dB	≥45
Return loss	dB	≥45
Directivity	dB	≥50
Ripple	dB	≤0.5
Package dimension	mm	L50xW27xH7.7、 L50xW44xH7.7
Operating temperature	℃	-25~+70
Fiber type		900um loose tube
Connector type		LC/UPC(or customize)
