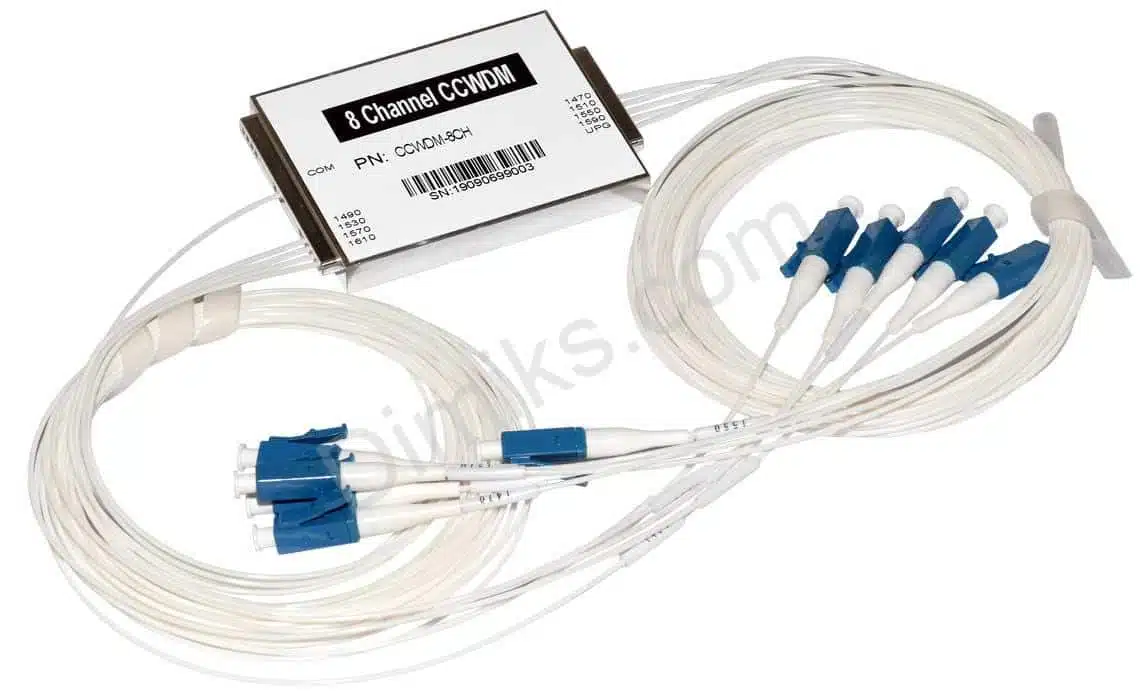

CCWDM-8CH (compact CWDM) MUX/DEMUX модуль, mini AL корпус, 900um, 1m, LC, з портом розширення. [1470nm~1610nm або На Замовлення]
Опис
CCWDM – це технологія мультиплексування з поділом по довжині хвилі, заснована на TFF (тонкоплівковий фільтр). Він працює так само, як модуль CWDM. Різниця в тому, що CCWDM використовує технологію вільного простору. У порівнянні з модулем CWDM розмір пакета значно зменшений, а втрати при вставці нижче, і узгодженість – краща. Він може замінити продукти CWDM і ймовірно замінить.
Особливості
- Малі вносимі втрати. Нижчі вносимі втрати роблять модуль CCWDM кращим.
- Висока ізоляція. Більш високе значення ізоляції забезпечує достатню ізоляцію сигналу під час передачі декількох сигналів в модулі CCWDM, ефективно запобігаючи перехресним перешкодам між сигналами і зменшує спотворення сигналу, що передається.
- Зрілий виробничий процес. Модуль CCWDM має розвинену технологію виробництва, стабільну і надійну роботу, підтримує роботу в суворих умовах – 25 ~ +70 ℃ і забезпечує стабільну передачу сигналів.

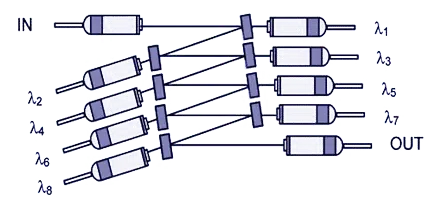

Технологія вільного простору. (Free Space Technology)
Модуль CCWDM використовує технологію вільного простору і використовує незалежний герметичний простір для передачі оптичних сигналів. Він працює так само, як CWDM. Він вводить (виводить) оптичні сигнали від COM, а потім виводить (вводить) оптичні сигнали через TFF (тонкоплівковий фільтр) через інші порти.
| Звичайний CWDM | CCWDM Технологія вільного простору |
|
|
Компактна конструкція.
Модуль CCWDM o використовує щабель підключення паралельного оптичного шляху, яка відрізняється від ступені з’єднання оптичного волокна CWDM, що економить значний простір. Розмір пакета модуля CCWDM становить близько 1/4 від CWDM.
Застосування.
Модуль CCWDM має низькі вносимі втрати, високу ізоляцію каналів, високу стабільність і надійність в навколишньому середовищі. Він використовує технологію вільного простору і компактний дизайн. Згодом, він замінить продукти CWDM.
УВАГА!
Наявність порту розширення UPG port – дозволяє легко об’єднувати мультиплексори в ланцюжки.
наприклад: 8 (1310 ~ 1450) + UPG port і 8 (1470 ~ 1610) + UPG port = повноцінний MUX 16CH.
| Items | Unit | CCWDM Module | ||||||
| Channels | CH | 1*2ch (1270/1290, … 1590/1610) + UPG port |
1*4ch (1270~1330) + UPG port |
1*4ch (1470~1530) + UPG port |
1*8ch (1470~1610) + UPG port |
1*10ch (1270~1450) + UPG port |
1*16ch (1310~1610) + UPG port |
1*18ch (1270~1610) NO UPG port |
| Operating wavelength | nm | 1270~1610 | ||||||
| Transmission band | nm | ±6.5, ±7.0, ±7.5 | ||||||
| Transmission band insertion loss | dB | ≤1.0 | ≤1.2 | ≤14 | ≤1.4 | ≤1.5 | ≤2.0 | ≤2.5 |
| Transmission Adjacent Isolation | dB | ≥30 | ||||||
| Transmission Non-adjacent isolation | dB | ≥45 | ||||||
| Return loss | dB | ≥45 | ||||||
| Directivity | dB | ≥50 | ||||||
| Ripple | dB | ≤0.5 | ||||||
| Package dimension |
mm | L50xW27xH7.7、 L50xW44xH7.7 |
||||||
| Operating temperature |
℃ | -25~+70 | ||||||
| Fiber type | 900um loose tube | |||||||
| Connector type | LC/UPC(or customize) |
|||||||
Безкоштовна доставка
Безкоштовна доставка для замовлень понад 10 000 UAH.
Гарантія
Гарантія 1 ~ 3 роки. Розширена гарантія для деяких постачальників.
Оплата
Ми приймаємо оплату будь-якими законними способами.
Відправка
Зазвичай товар відправляється в той же день.
Повернення
Просто зв’яжіться з нашим відділом повернення.
Додаткова інформація
| Wavelength CWDM |
1470nm ,1490nm ,1510nm ,1530nm ,1550nm ,1570nm ,1590nm ,1610nm |
|---|---|
| Range CH |
1×8 CH |
