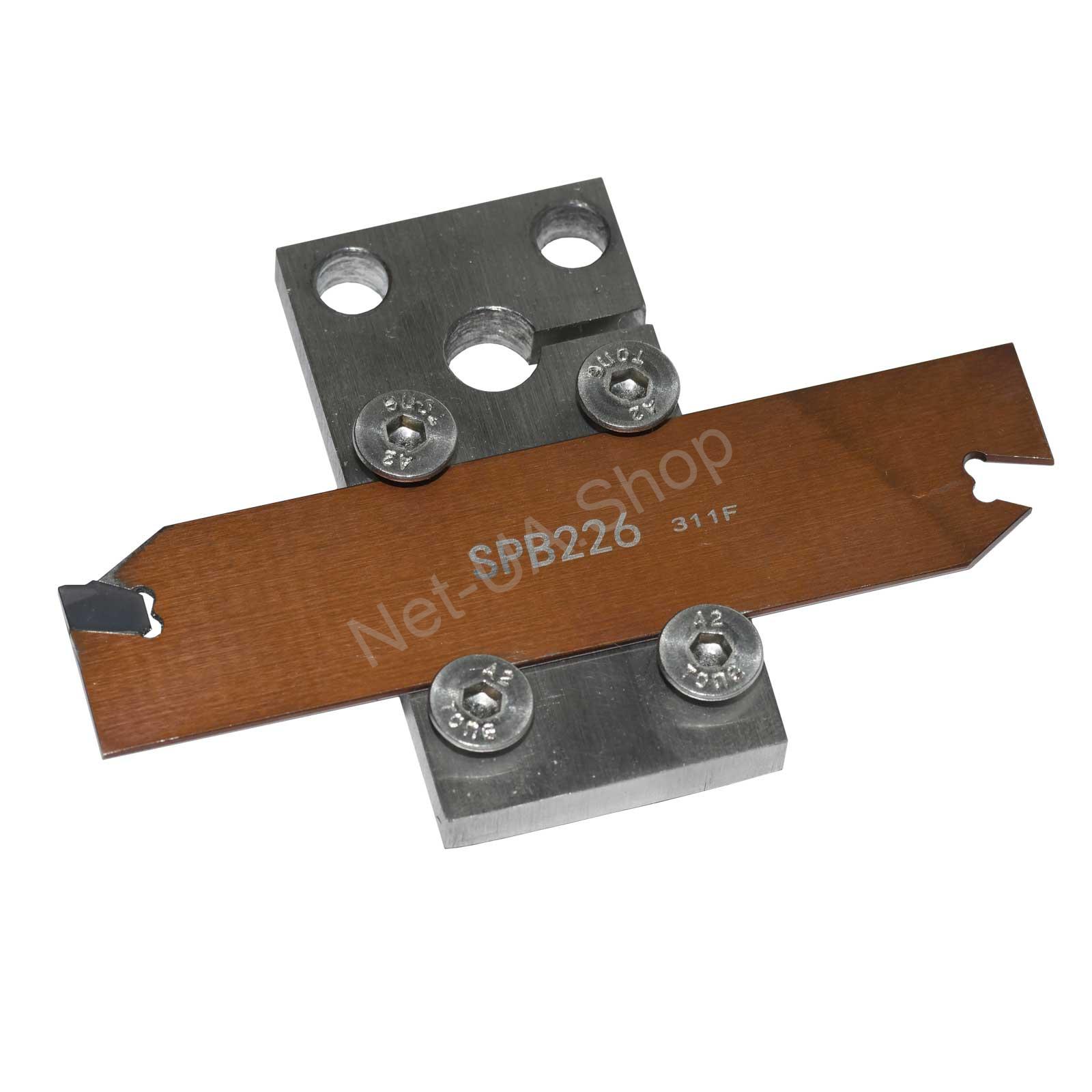

Пружинний тримач для канавкового / відрізного токарного різця. (Пружинний відрізний токарний різець).

Пружинний тримач для канавкового / відрізного токарного різця. (“Співаючий”, звуком підказує правильну швидкість врізання.)

Для кріплення на касети швидкозмінного різцетримача 250-100.

Ідея створення цього тримача – мати відрізний, канавковий різець, який не ламається на нежорстких токарних верстатах.

Зазвичай, маленькі токарні верстати (типу WM210, ТВ 4) мають дуже низьку жорсткість. З цієї причини звичайними канавковими різцями майже неможливо відрізати деталь, тому що різець ламається.
Цей тримач / різець майже на 100% вирішує цю проблему.

Нам вдалося підібрати і матеріал і геометрію.

Також, ми “навчили” його співати. (звуком підказувати правильну швидкість врізання)
Коли все робиться правильно, він ріже й попискує від задоволення.
А коли швидкість врізання неправильна (замала) — починає голосно вищати.

Характеристики
Для токарних верстатів із недостатньою жорсткістю. (Типу WM210, ТВ 4).
Для встановлення на касети швидкозмінного різцетримача 250-100.
Звукова індикація режиму різання
Для лезвійних різців: SPB226, SMGB226, та інших пластин аналогічного типорозміру Р6М5 або SSH.

Для зміни жорсткості (під різні матеріали) – змінюється довжина виступаючої частини різця. Тому діапазони жорсткості стандартної і посиленої пружинних пластин частково перетинаються.

Використання

1. токарний різець підводиться до деталі яку потрібно відрізати і дуже повільно починає врізатись. Різець почне голосно вищати, звуком сигналізуючи що потрібно трохи пришвидшитись.
2. Після пришвидшення врізання різець почне різати із задоволенням, трохи попискуючи. Далі збільшувати швидкість врізання не варто, бо він таки зламається.

Якщо досвіду недостатньо або просто для спрощення, можна робити врізання з перервами. Трохи врізаємось (поки звук стане “правильним”), припиняємо подачу врізання (поки звук знову не перетвориться на вереск), знову трохи врізаємось, і т.д.

У загальному випадку для безпроблемного відрізання потрібно просто утримувати швидкість врізання трохи більшою за недостатню.

Тримач поставляється зі стандартною пружинною пластиною. Зазвичай використовують із лезвійним різцем SMGB226.
В наявності також посилена пружинна пластина (для більш твердих чи проблемних матеріалів). Зазвичай використовують із лезвійним різцем SPB226.
Але обидві пластини сумісні з обома цими різцями.

Відео:

Відео роботи цього токарного пружинного різця по “м’якій” сталі (зі “співом”, звуковою індикацією режиму різання)

Відео роботи цього токарного пружинного різця по цементованому на 4мм валу (зі “співом”, звуковою індикацією режиму різання)
