Циркулятор для 40G/100G QSFP+
(40G/100G QSFP по одному волокну)

Name: Циркулятор для 40G/100G QSFP+<br>(40G/100G QSFP по одному волокну)
SKU: 15062
Availability: InStock

3,376.00 грн.

40G QSFP (100G QSFP28) по одному волокну.
Оптичний циркулятор для 40G/100G QSFP модулів 1310nm (1270, 1290, 1310, 1330).

Порівняти

Додати до списку бажань

Артикул: 15062 Категорій: 100G: QSFP28, CFP, CFP2, CPAK, 40G: QSFP+, CWDM, CCWDM, DWDM, Інше, Інше, Конвертери

Опис

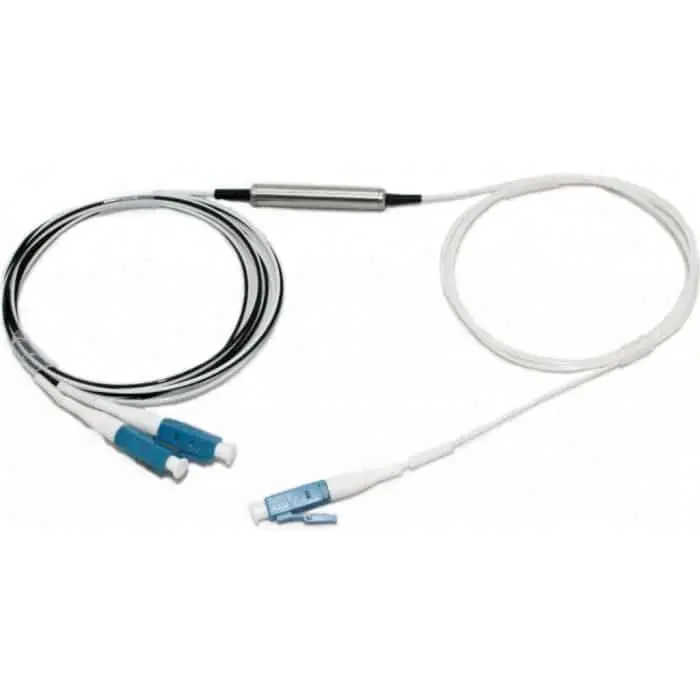

Оптичний циркулятор для 40G QSFP (100G QSFP28) модулів 1310nm (1270, 1290, 1310, 1330).
40G QSFP по одному волокну.
100G QSFP28 по одному волокну.

Схема застосування оптичного циркулятора

40G QSFP
100G QSFP28 CWDM4

В трансиверах QSFP-40G-LR4 1310nm LC насправді довжина хвилі не одна 1310нм, а 4 довжини хвилі, які об’єднані через CWDM мультиплексор (1270, 1290, 1310, 1330).

Тому такі модулі ще маркують як QSFP-40G-CWDM4.

Circulator for 40G QSFP (1270nm, 1290nm, 1310nm, 1330nm)

Model Circulator	Wavelength	Connector
Circulator-40G QSFP 1310	1270nm, 1290nm, 1310nm, 1330nm	LC

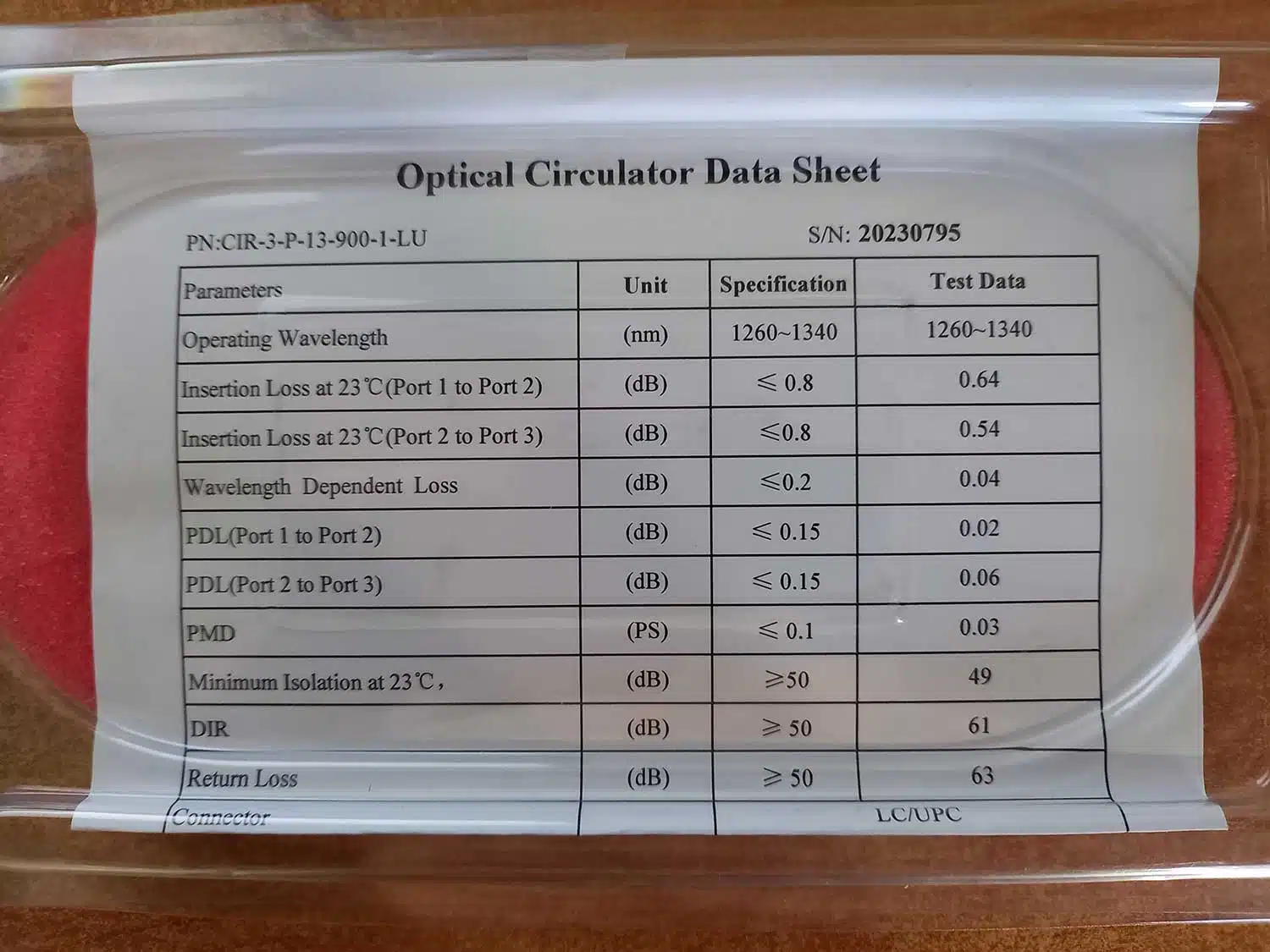

Parameters	Unit	Specifications	Test Data
Operating Wavelength	nm	1260-1340	1260-1340
Insertion Loss at 23 °C (Port_1 to Port_2)	(dB)	≤ 0.8	0.64
Insertion Loss at 23 °C (Port_2 to Port_3)	(dB)	≤ 0.8	0.54
Wavelength Dependent Loss	(dB)	≤ 0.2	0.04
DPL (Port_1 to Port_2)	(dB)	≤ 0.15	0.02
DPL (Port_2 to Port_3)	(dB)	≤ 0.15	0.06
PMD	(PS)	≤ 0.1	0.03
Minimum Isolation at 23 °C	(dB)	≥ 50	49
DIR	(dB)	≥ 50	61
Return Loss	(dB)	≥ 50	63
Connector			LC/UPC
Fiber Type			SMF-28e with 0.9mm lose tube
Fiber Length	(m)		1.0
Power Handling	(mW)		500
Operating Temperature	(°C)		0 ~ +70
Storage Temperature	(°C)		-40 ~ +85
Dimension	mm		5.5 x 50
